Las instalaciones fotovoltaicas necesitan un mantenimiento adecuado para conservar su rendimiento y detectar posibles problemas antes de que provoquen averías, pérdidas de producción o reparaciones más costosas.

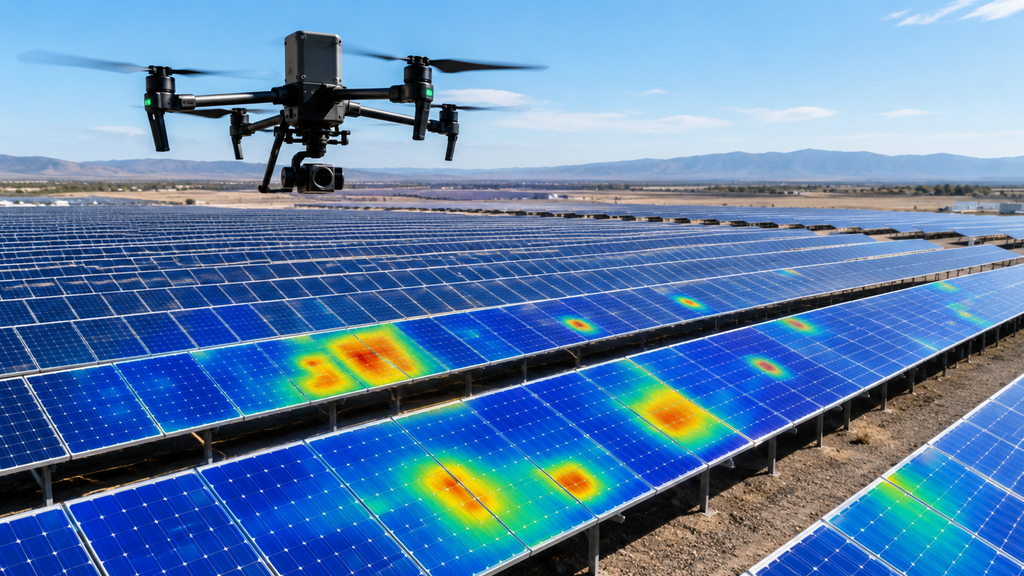

Cuando una instalación está formada por cientos o miles de módulos, revisar manualmente cada panel puede convertirse en un proceso lento y complejo. Por este motivo, la inspección de placas solares con drones y cámaras termográficas se ha convertido en una herramienta de gran utilidad para el mantenimiento de instalaciones fotovoltaicas.
Mediante vuelos planificados y sensores térmicos es posible analizar grandes superficies, localizar anomalías y obtener información sobre el estado de los módulos sin necesidad de revisar individualmente cada panel desde tierra.
¿En qué consiste la inspección de placas solares con drones?
Una inspección fotovoltaica con drones consiste en sobrevolar una instalación solar utilizando una aeronave equipada con diferentes sensores.
Habitualmente se combina una cámara convencional RGB de alta resolución con una cámara termográfica.
La cámara RGB permite comprobar visualmente el estado de la instalación, mientras que la cámara térmica registra diferencias de temperatura entre los diferentes elementos de los paneles.
Estas variaciones térmicas pueden ayudar a localizar zonas que presentan un comportamiento anómalo.
Una vez finalizado el vuelo, la información recopilada se procesa y analiza para identificar las áreas que requieren una revisión más detallada.
De esta manera, el mantenimiento deja de basarse únicamente en inspecciones generales y puede centrarse directamente en los puntos donde se han detectado posibles incidencias.
¿Por qué utilizar termografía en instalaciones fotovoltaicas?
Los paneles solares transforman la radiación solar en electricidad. Cuando determinados componentes no funcionan correctamente pueden aparecer diferencias de temperatura respecto al resto del módulo o de la instalación.
Una cámara termográfica permite visualizar estas diferencias térmicas que no siempre son perceptibles mediante una inspección visual convencional.
Es precisamente esta capacidad la que convierte a la termografía con drones en una tecnología especialmente útil para el mantenimiento de instalaciones fotovoltaicas.
El objetivo no es únicamente encontrar paneles completamente averiados. También permite identificar comportamientos anómalos que pueden indicar que existe algún problema que conviene analizar.
¿Qué problemas se pueden localizar mediante una inspección termográfica?
Las anomalías térmicas pueden estar relacionadas con diferentes incidencias en una instalación fotovoltaica.
Entre las más habituales encontramos:
Puntos calientes o hotspots
Los puntos calientes son zonas de un panel que presentan una temperatura superior a la de las células próximas.
Su aparición puede estar relacionada con diferentes causas y debe analizarse para comprobar si existe algún defecto en el módulo.
Detectarlos con rapidez permite localizar exactamente qué panel necesita una inspección adicional.
Módulos con comportamiento anómalo
Cuando se inspecciona una instalación completa, es posible comparar térmicamente numerosos paneles al mismo tiempo.
Si uno de ellos presenta un comportamiento significativamente diferente al resto, puede identificarse rápidamente y marcarse para su posterior comprobación.
Células dañadas
Determinados daños en las células fotovoltaicas pueden provocar diferencias térmicas que aparecen claramente en una imagen infrarroja.
La inspección aérea facilita la localización de estas zonas incluso cuando se encuentran dentro de instalaciones de grandes dimensiones.
Problemas relacionados con conexiones
Una anomalía térmica también puede indicar posibles problemas eléctricos o de conexión.
La termografía proporciona información útil para dirigir posteriormente las comprobaciones técnicas hacia los elementos que muestran un comportamiento irregular.
Suciedad, sombras u obstáculos
La acumulación de suciedad o la existencia de determinados elementos que producen sombras pueden afectar al funcionamiento de un módulo.
Una inspección combinada con imágenes RGB y térmicas facilita la identificación del origen del problema.
Ventajas de inspeccionar placas solares con drones
El uso de drones no sustituye todas las tareas de mantenimiento de una instalación fotovoltaica. Su principal ventaja consiste en mejorar considerablemente la fase de inspección y diagnóstico.
Inspección de grandes superficies
En parques solares formados por miles de paneles, comprobar individualmente cada módulo requiere una cantidad considerable de tiempo.
Un dron puede recorrer sistemáticamente la instalación siguiendo una planificación de vuelo y obtener información de una gran superficie.
Esto permite detectar rápidamente las zonas que requieren atención.
Localización precisa de anomalías
Una de las principales ventajas es que la incidencia puede relacionarse con una ubicación determinada.
En lugar de saber únicamente que existe una pérdida de rendimiento general, es posible identificar qué áreas o módulos deben revisarse.
Esto facilita posteriormente el trabajo de los equipos de mantenimiento.
Menor exposición de los trabajadores
En instalaciones situadas sobre cubiertas industriales o en zonas de difícil acceso, una inspección tradicional puede requerir que los técnicos accedan físicamente a determinados puntos.
Los drones permiten realizar una primera evaluación a distancia.
De esta forma se reduce la necesidad de acceder innecesariamente a zonas elevadas o complejas durante la fase inicial de inspección.
Mayor cantidad de información
Una inspección aérea no se limita a una fotografía puntual.
Los vuelos pueden generar imágenes RGB, fotografías térmicas y datos georreferenciados que posteriormente pueden analizarse y compararse.
La información obtenida puede incorporarse además a informes de mantenimiento.
Seguimiento de la instalación a lo largo del tiempo
Realizar inspecciones periódicas siguiendo una metodología similar permite comparar el estado de una planta en diferentes momentos.
Esto facilita observar la evolución de determinadas anomalías y establecer estrategias de mantenimiento preventivo.
¿Cómo se realiza una inspección fotovoltaica con drones?
Aunque cada proyecto presenta características diferentes, el procedimiento suele dividirse en varias etapas.
1. Análisis previo de la instalación
Antes de realizar el vuelo es necesario estudiar las características de la planta:
- Extensión de la instalación;
- Distribución de los módulos;
- Accesos;
- Obstáculos existentes;
- Características del entorno;
- Objetivo concreto de la inspección.
Esta información permite determinar qué tipo de vuelo y sensores son los más adecuados.
2. Planificación del vuelo
Posteriormente se establece el recorrido que realizará el dron.
El objetivo es cubrir de manera ordenada la superficie necesaria manteniendo unas condiciones de captura adecuadas.
En instalaciones de grandes dimensiones, una buena planificación resulta fundamental para conseguir datos homogéneos y facilitar su análisis posterior.
3. Captura de imágenes RGB y termográficas
Durante el vuelo se recopilan imágenes visibles y térmicas de la instalación.
Combinar ambos tipos de información resulta especialmente útil.
Una imagen termográfica puede mostrar una anomalía de temperatura y la fotografía convencional permite observar posteriormente qué elemento físico se encuentra exactamente en ese punto.
4. Procesamiento de los datos
La información recopilada se analiza para localizar posibles anomalías.
En función de las necesidades del proyecto pueden clasificarse las incidencias, ubicarse geográficamente y prepararse diferentes tipos de documentación.
5. Elaboración del informe
El resultado de una buena inspección no debería limitarse a entregar fotografías.
La información tiene que presentarse de forma que sea útil para el responsable de la instalación o para el equipo encargado del mantenimiento.
El objetivo es transformar los datos obtenidos durante el vuelo en información que facilite la toma de decisiones.
Inspección manual frente a inspección con drones
Ambos métodos pueden ser complementarios.
La inspección manual permite comprobar directamente determinados componentes, realizar mediciones concretas o intervenir físicamente sobre la instalación.
El dron, por su parte, destaca como herramienta para localizar rápidamente las zonas que necesitan atención.
En una planta de grandes dimensiones resulta mucho más eficiente detectar primero las anomalías mediante una inspección aérea y dirigir posteriormente los recursos técnicos hacia esos puntos.
Se evita así revisar indiscriminadamente toda la instalación cuando solo determinadas zonas requieren una comprobación detallada.
¿Cada cuánto tiempo conviene revisar una instalación solar?
No existe una periodicidad única válida para todas las instalaciones.
La frecuencia depende de factores como:
- Tamaño de la planta;
- Antigüedad de los módulos;
- Condiciones ambientales;
- Historial de incidencias;
- Requisitos de mantenimiento;
- Comportamiento de la producción.
Además de las inspecciones periódicas, puede ser recomendable realizar una revisión cuando se detecta una disminución inesperada del rendimiento o después de circunstancias ambientales que puedan haber afectado a los módulos.
¿Sirve únicamente para grandes parques fotovoltaicos?
No.
La tecnología puede utilizarse tanto en grandes plantas solares como en instalaciones fotovoltaicas ubicadas sobre naves industriales, edificios u otras infraestructuras.
Su utilidad aumenta especialmente cuando el acceso físico resulta complicado o cuando existe un número elevado de módulos que deben comprobarse.
En estos casos, la capacidad del dron para observar rápidamente toda la superficie supone una importante ventaja operativa.
El valor de convertir imágenes en información útil
Capturar imágenes con un dron es relativamente sencillo. Obtener información técnica que realmente ayude a tomar decisiones requiere algo más.
La planificación del vuelo, la elección del sensor, las condiciones de captura y la posterior interpretación de la información son elementos fundamentales para que una inspección sea útil.
En Drónica trabajamos con drones, cámaras térmicas, fotogrametría, láser escáner y otras tecnologías de captura de datos para ayudar a empresas e instituciones a conocer mejor el estado de sus instalaciones.
Dentro de nuestros servicios de mantenimiento industrial, realizamos inspecciones de placas solares mediante termografía y adaptamos la tecnología utilizada a las características de cada proyecto.
Inspección de placas solares con drones para un mantenimiento más eficiente
El mantenimiento de una instalación fotovoltaica depende en gran medida de disponer de información fiable sobre su estado.
La inspección de placas solares con drones y termografía permite analizar grandes superficies, detectar comportamientos térmicos anómalos y localizar las zonas que deben revisarse posteriormente.
El resultado es una inspección más dirigida, una utilización más eficiente de los recursos y una información mucho más clara para la planificación del mantenimiento.
Si necesitas analizar una instalación fotovoltaica, en Drónica podemos estudiar las características del proyecto y determinar qué combinación de inspección aérea, termografía y captura de datos resulta más adecuada.
